Важная часть теплого пола терморегулятор. Рассказываем, как подключить его к греющему кабелю или ИК-матам.
Как подключить электрический теплый пол к терморегулятору и что для этого нужно? Делимся ознакомительной инструкцией.
Все о подключении терморегулятора теплого пола
Схема теплого пола
Чтобы управлять кабельным или инфракрасным теплым полом, нужны два прибора.

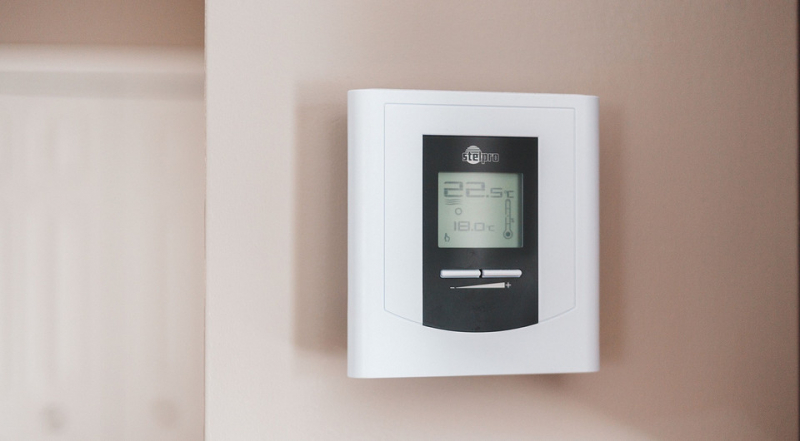

- Терморегулятор, или термостат. Сенсорная панель или механическая поворотная ручка. Самые простые модели нужны, чтобы устанавливать температуру нагрева. Программируемые электронные позволят настраивать график включения и выключения, подключаться к системе умного дома.
- Датчик температуры. Встроенные напольные регулируют температуру пола. Выносные или встроенные настенные окружающего воздуха. Датчик подает терморегулятору команду о включении и отключении. Его главная задача не допустить перегрева матов или греющего кабеля, напольного покрытия.
Можно ли использовать теплый пол без терморегулятора? Нет, обогрев не должен быть включен постоянно. Термостат позволит управлять системой.
Можно ли использовать теплый пол без датчиков? Это очень опасно. Напольный датчик обязательный элемент системы. Датчик температуры в комнате часто встроен в сам термостат. С ним настраивать обогрев гораздо удобнее.
Как устанавливают терморегулятор для теплого пола
Для монтажа терморегулятора нужно сделать штробы в стенах и уложить кабель или ИК-маты на пол, подключить электрику. Настраивать терморегулятор можно только после заливки стяжки или укладки финишного покрытия, потому что без них нельзя надолго включить нагрев. Но до заливки нужно обязательно проверить сопротивление греющего кабеля и датчика мультиметром и сопротивление изоляции греющего кабеля или мата мегаомметром. Кратковременное включение допустимо, если это прямо разрешено инструкцией производителя. Проверку должен выполнять электрик с соответствующим допуском.
Необходимые инструменты и расходные материалы
Для подключения терморегулятора нужно сделать в стенах штробы под провода и установочную коробку. Для проводов от теплого пола и датчика его нагрева нужно проложить гофру в полу.
Для работы могут понадобиться:
- болгарка или штроборез;
- инструмент для обрезки проводов и зачистки жил;
- шуруповерт;
- подрозетник (установочная коробка);
- металлорукав или ПВХ-гофра для современной квартиры достаточно пластика, для деревянных перекрытий нужен металл;
- медный провод.
На корпусе регулятора должны быть клеммы для соединения. Если их нет, понадобятся отдельные винтовые или зажимные. Важно подготовить как минимум одну клемму для заземления. У многих термостатов пластиковый корпус и двойная изоляция, поэтому заземление ведут в обход них. Если заземление нужно, для него будет отдельная клемма на корпусе.
Какой провод использовать для подключения терморегулятора? Для большинства пленочных и кабельных полов в стандартных ванных комнатах достаточно трехжильного медного провода сечением 2,5 мм2. При регулировке температуры и частых включениях-выключениях повышается риск нагрева проводов. Подбирайте их сечение по току и мощности, ориентируясь на рекомендации ПУЭ. При пограничных значениях берите большее сечение.
Если покупаете провод до штробления стен и пола, заранее нарисуйте на них схему монтажа, чтобы рассчитать нужную длину. В стенах кабель укладывают только по прямой, по вертикали. Допускаются повороты на 90 градусов, но проводку в них укладывают с плавным изгибом. Угол составляет около 6-10 диаметров выбранного кабеля.
Подготовка: что должно быть сделано до подключения
- В щитке должно быть установлено отдельное УЗО типа А, рассчитанное на ток утечки 10 мА. Автомат должен соответствовать сечению кабеля и току теплого пола, разрешенная нагрузка на него должна соответствовать мощности системы отопления с запасом 20-25%.
- Выбирайте место монтажа терморегулятора с учетом планировки комнаты. У вас должен быть свободный доступ к панели управления. Она должна находиться на высоте поднятой руки взрослого человека или на уровне выключателя света. Убедитесь, что мебель, углы, выступы колонн не закроют доступ к панели. Терморегулятор со встроенным датчиком температуры должен находиться на расстоянии 50-60 см от окон, дверей, в зоне, где нет сквозняков, сильного нагрева от батарей, прямых лучей солнца. Посмотрите в инструкции подробные правила установки, они зависят от модели датчика.
- В месте размещения термостата нужна ниша с подведенными к ней штробами для проводки от теплого пола и щитка. Сфотографируйте схему штроб для удобства будущих ремонтов.
- Напольный датчик укладывают между витками кабеля теплого пола или приклеивают к инфракрасному мату. Датчик должен соответствовать условиям монтажа.
- Датчик и его провода нужно уложить в гофротрубу или металлорукав. Свободный конец трубы нужно изолировать, чтобы при заливке в него не попал раствор. Гофра не должна пересекаться с греющим кабелем. Ее можно плавно изгибать, с радиусом около 5 ее диаметров.
- Все провода должны быть уложены, подрозетник установлен в стену с выведенной в него проводкой.
Как подключить терморегулятор на теплый пол: электрика и настройки
У большинства терморегуляторов для подключения как минимум 6 клемм. Первые фаза и ноль предназначены для соединения с квартирной проводкой, вторые для проводов от теплого пола, третьи от датчика. У некоторых моделей есть клемма для заземления. Если на корпусе есть знак квадрат в квадрате, провод заземления от квартирной сети не надо подключать к термостату. Заземление от сети и греющего кабеля соединяют через отдельную клемму в подрозетнике. В клеммы фазы и ноля подключать желто-зеленый провод запрещено.
К каким выходам на терморегуляторе что подключать? Смотрите на маркировку под ними. Обозначения могут быть разными: обязательно проверьте их по инструкции к прибору.
- L фаза
- N ноль
- PE заземление
- Sensor клеммы для датчика
- Main, или 220 В контакты для питания от сети
- 16 А клеммы для теплого пола
Перед подключением питание линии в щитке должно быть отключено. Также важно убедиться, что напряжение отсутствует.
Как подключить терморегулятор теплого пола к сети?
- В подрозетник выводят провода линии с УЗО, датчика и теплого пола. Без УЗО и отдельного автомата запрещено использовать даже маломощные инфракрасные маты.
- Определяют, какая пара клемм соответствует питанию от сети.
- Зачищают провод от изоляции, освобождают жилы.
- Ноль и фазу вставляют в соответствующие выходы, зажимают винтом.
Чтобы подключить терморегулятор к датчику теплого пола и самой системе обогрева, действуют по той же схеме.
- Находят клеммы, зачищают изоляцию, находят фазу и ноль.
- Заземление от сети подводят в соответствующую клемму. Если ее нет, вне корпуса термостата соединяют заземление сети и теплого пола, фиксируют в клемме, изолируют. У датчиков температуры обычно нет желто-зеленого провода.
Можно ли подключить к одному терморегулятору теплого пола несколько датчиков? Только к рассчитанным на такое использование двух- или многоканальным моделям. Подводить два датчика в один набор клемм запрещено, даже если каждая подходит для двух проводов. Большинство регуляторов предназначены для работы с одним датчиком.
Можно ли подключить к одному терморегулятору два теплых пола, например, в ванной перед душем и перед дверью? Да, но при определенных условиях:
- разрешенная нагрузка на терморегулятор на 20-25% выше, чем совокупная мощность обоих полов;
- клеммы допускают подключение 2-х проводов, способны выдержать их суммарный ток;
- оба пола находятся в одном помещении, температуру контролирует один датчик.
Теоретически можно подключить к одному терморегулятору два теплых пола в соседних помещениях, например, туалете и ванной. Но это не очень удобно. Датчик будет показывать температуру только в одной комнате, а нагрев в другой будет зависеть от него. На программируемом регуляторе нельзя будет настроить разные графики работы, например, включать под утро нагрев только в ванной.
Термостат настраивают после заливки стяжки. На механическом поворотном термостате достаточно выставить нужную температуру поворотом ручки. Настройка программируемого сложнее. Некоторые модели нужно подключить к интернету и синхронизировать с мобильным приложением. У других доступ к меню настроек открывается на сенсорной панели. Программируемые устройства позволяют выбрать:
- температуру пола или воздуха, при которой нагрев включается или отключается;
- время включения и выключения.
Возможные проблемы и методы их решения
- Теплый пол не включается. Нужно проверить УЗО, открыть подрозетник и проверить мультиметром напряжение на клеммах, фиксацию проводов.
- Теплый пол слабо греет. Проверяйте настройки терморегулятора. Если с ним все в порядке, проблема в напольном покрытии, неправильно уложенной стяжке.
- Теплый пол не выключается. Сбросьте и заново установите настройки терморегулятора. Если это не помогло, проверьте датчик в полу.
Если датчик в полу сломался и не дает команду о выключении теплого пола, отключите его от электричества. Использовать нагреватель без датчика очень опасно.
