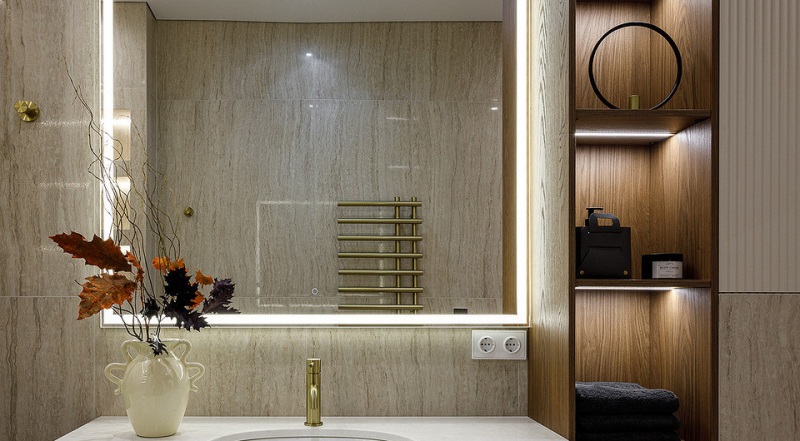

Краситься и делать укладку удобнее перед зеркалом с подсветкой. К тому же это простой способ добавить в ванную дополнительный сценарий освещения. Рассказываем, как монтировать такое зеркало.
Как подключить зеркало с подсветкой в ванной, если у него нет шнура с вилкой? Какую розетку выбрать, если подключение будет в розетку? Делимся полезными советами.
Все о монтаже зеркала с подсветкой в ванной комнате
Необходимые инструменты и расходные материалы
Как правильно подключить зеркало с подсветкой и что для этого понадобится?
Минимальный список инструментов для скрытого подключения:
- рулетка и карандаш;
- дрель;
- шуруповерт;
- кусачки или ножницы для электропровода;
- пресс-клещи для обжимного соединения.
Необходимые расходные материалы:
- кабель в стену ВВГнг-LS 3×1,5 мм2 (стандарт для освещения). Для отдельной мощной розетки 3×2,5 мм2;
- обжимные гильзы и термоусадочные трубки;
- распредкоробка.
Зеркало с подсветкой: схемы подключения
Распаковав зеркало с подсветкой, вы увидите шнур с вилкой или выносной блок питания с торчащими проводами. Как правило, на моделях с вилкой и светодиодной лентой уже стоит трансформатор, позволяющий подключение к розетке напрямую. Но лучше уточнить этот момент в инструкции. Без трансформатора светодиоды в розетку включать нельзя.
Крепление рамы: общие рекомендации
Как правильно устанавливать зеркало с подсветкой? Удобнее делать это с помощником.
- Распакуйте и соберите зеркало, если это нужно. Но большинство моделей уже собраны.
- Попросите помощника поднести раму к месту установки. Проверьте, что провода из стены и от блока питания зеркала (или вилка и розетка) свободно дотягиваются друг до друга.
- Если у зеркала выносной блок питания, закрепите его на корпусе сзади с помощью кабельных стяжек (хомутиков). Двусторонний скотч можно использовать только как временную фиксацию. Приложите зеркало к стене и оцените, хватает ли размера кронштейнов для того, чтобы блок поместился в зазоре между стеной и корпусом.
- Наметьте места для креплений так, чтобы соединения при скрытом монтаже оказались за корпусом. Если подключаете через розетку оставьте ее в доступе.
- Обесточьте комнату.
- Просверлите отверстия под кронштейны и закрепите их.
- Подключите электрику.
- Включите свет и проверьте, что подсветка работает, сенсору ничего не мешает.
- Закрепите зеркало на кронштейнах.
Можно ли приклеить зеркало к стене? Легкое да, но модель с подсветкой лучше вешать на кронштейнах. Они обеспечат необходимый зазор между корпусом и стеной, в который поместится блок питания, не дадут раме упасть и оборвать провода.
Подключение в розетку
Зеркало с вилкой нужно выбрать до начала черновой отделки ванной комнаты. Удлинители в санузлах категорически запрещены, а шнуры у большинства моделей короткие. Розетку в ванной нельзя поставить где угодно. По правилам безопасности розетка должна быть не ближе 60 см (по горизонтали) от края ванны или душевого поддона. Лучше дальше.
К розеткам для ванной есть строгие требования: она должна быть с заземлением, с откидной крышкой, степень влагозащиты не ниже IP44. Линия к розетке обязательно защищается автоматическим выключателем и УЗО с током утечки 10 мА. Не прячьте розетку за корпусом зеркала, к ней нужно оставить доступ.
Для подключения любых бытовых розеток в ванной используется медный кабель сечением 3×2,5 мм2. Он с запасом выдержит и подсветку зеркала, и мощные приборы, если вы захотите подключить их позже.
Важно проверить совместимость вилки с розеткой до покупки: чтобы она не упиралась в крышку и т.д.
Подключение без розетки
Как подключить зеркало с подсветкой без розетки? Провода от блока питания нужно соединить с проводами из распредкоробки. Проводку до зеркала (кабель ВВГнг-LS 3×1,5 мм2) прокладывают в штробах на этапе чернового ремонта. Прокладка проводов по верху плитки без защиты в ванной плохое решение из-за влажности и риска повреждения. Если не хотите штробить стены, выбирайте модели зеркал, работающие от аккумуляторов они не требуют подключения к сети.
Электрики советуют выбрать модель зеркала еще до прокладки штроб, чтобы точно узнать высоту, на которой будут выведены провода. Стандартная высота вывода проводов примерно 150-170 см от пола. Это перекрывается корпусом большинства зеркал высотой от 70 см, размещенных на уровне глаз. Если зеркало компактное (40-50 см), точку вывода лучше опустить или предварительно свериться с размерами модели, чтобы провода не торчали над рамой.
Инструкция для соединения проводов
- Соединяют фазу с фазой, нуль с нулем, заземление с заземлением.
- Если кабель из стены достаточно длинный, зачищают концы и подключают их напрямую к блоку питания согласно цветам. Место подключения прячут за корпусом зеркала.
- Если длины кабеля не хватает, чтобы дотянуться до блока питания, используют опрессовку гильзами. Это рекомендуемый способ для влажных помещений. Скрутки, винтовые и пружинные клеммы во влажной среде со временем теряют контакт и начинают греться. Каждую опрессованную гильзу закрывают термоусадочной трубкой с клеевым слоем, чтобы исключить попадание влаги.
- Все соединения прячут в распредкоробку или за корпус зеркала. Провода не должны быть натянуты, но и не должны провисать.
- Линия в ванной должна быть защищена автоматическим выключателем и УЗО с током утечки 10 мА.
Что делать, если в доме нет заземления или от блока питания зеркала идут только 2 провода? Проверьте, есть ли в описании блока питания пометка о классе защиты II, а также символ двойной изоляции (квадрат в квадрате). Если да блок питания не требует заземления, и его можно подключать только к фазе и нулю. Провод заземления от щитка в этом случае нужно изолировать и оставить свободным. Если на блоке есть контакт для заземления подключайте обязательно.
Можно ли подключить напрямую к щитку блок питания, отрезав от него вилку? Теоретически да, но это небезопасно. Производитель зеркала может аннулировать гарантию, если вы срежете вилку, кроме того, есть риск остаться без встроенного предохранителя, который должен защитить блок питания при скачках тока.
Подключение к датчику или выключателю
Зеркала с подсветкой работают от сенсорного датчика, кнопки на корпусе или пульта управления. У большинства моделей вся внутренняя электрика уже собрана, датчики смонтированы. При монтаже нужно подключить только блок питания к квартирной проводке.
Подсветку зеркала можно собрать с нуля своими руками. Для этого понадобятся светодиодная лента, блок питания, датчик движения.
Как подключить провода зеркала с подсветкой при самостоятельной сборке? Сначала блок питания подключается к сети (в розетку или к выделенной линии освещения через распредкоробку). Затем уже от драйвера питание идет на датчик движения, и только после него на саму ленту. Существуют также автономные блоки питания на батарейках. При самостоятельной сборке светодиодной подсветки для зеркала обязательно соблюдайте правила безопасности, описанные ниже.
- Лента должна иметь максимальный уровень влагозащиты IP67.
- Ленты длиннее 5 метров нельзя подключать к одному блоку питания единой цепочкой: самые дальние от источника диоды будут светить тускло.
- Ленту нужно уложить во влагозащищенный профиль и закрыть силиконовым экраном. Для круглых зеркал есть специальный гибкий алюминиевый профиль.
- Блок питания должен иметь максимальный уровень влагозащиты. Выберите для него место, максимально удаленное от брызг воды (60 см по горизонтали от края ванны или душевой).
- Мощность блока питания должна соответствовать совокупной мощности ленты и датчика с запасом в 25-30%.
- Для крепления используйте сантехнический герметик или другой клей, который рассчитан на высокую влажность и температуру.
- Спрячьте все провода и соединения за корпусом зеркала, пластиковыми декоративными коробами или заглушками.
Светодиодное освещение в комнатах иногда подключают по сложной схеме, состоящей из блока питания, датчика движения и клавишного выключателя. Это позволяет отключать свет клавишами при ложном срабатывании датчика или включать, находясь вне зоны его действия. Для зеркальной подсветки эти функции лишние. Но можно подключить светящееся зеркало к выключателю ванной.
Подключение зеркала к выключателю
- При использовании одноклавишного зеркало будет включаться и выключаться вместе с основным светом, даже если датчик не сработает.
- Можно поставить двухклавишный выключатель и привязать подсветку и светильник к разным клавишам, чтобы включать и выключать их автономно, но без сенсора. Это удобно, если зеркало над раковиной находится в глубокой нише между стенами. Производители зеркал пишут в инструкции, что датчики нельзя ставить слишком близко к стенам или другим препятствиям.
Фаза от щитка (или из распредкоробки) приходит на неподвижный контакт (общий вход) выключателя. С выхода выключателя фаза идет на блок питания зеркала. Нуль (синий) от щитка идет на блок питания зеркала напрямую, минуя выключатель, через распредкоробку. Заземление (желто-зеленый) напрямую на корпус блока/зеркала (если требуется).
Если используется датчик движения, его подключают последовательно после выключателя. Это позволяет полностью обесточивать датчик при необходимости. Если нужно, чтобы свет включался и от выключателя, и от датчика независимо, их подключают параллельно, но для ванной это избыточно.
Не забудьте про защиту: для линии в ванной обязательны автоматический выключатель и УЗО с током утечки 10 мА. Без них подключать подсветку нельзя.
Возможные проблемы и методы их решения
- Датчик не срабатывает от движения. Проверьте, не загораживают ли его стены, другие препятствия. Аккуратно протрите поверхность сенсора (линзу) сухой мягкой тканью, чтобы убрать пыль и конденсат.
- Зеркало не включается. Проверьте, не отошла ли вилка от розетки, наличие напряжения в сети (работают ли другие приборы в ванной). Если дело в скрытой проводке, обесточьте линию и проверьте целостность цепи тестером или вызовите электрика.
- Подсветка стала менее яркой. Проверьте настройки диммера. Посмотрите на работу других светильников в ванной: возможно, есть проблемы с напряжением в сети.
Светодиоды со временем тускнеют и выгорают. У готового зеркала заменить световой блок невозможно: если свет стал тусклым, нужно менять все. Если вы делали подсветку своими руками, просто замените ленту и блок питания, если мощности старого недостаточно. Если подсветка светит тускло и мерцает сразу после подключения, проверьте характеристики встроенного блока питания. Возможно, запас его мощности слишком маленький для такой ленты.
